Bộ nguồn đèn LED (driver) là gì? Nguồn ON-OFF và Dim Triac khác nhau ra sao
Bộ nguồn đèn LED (driver) đổi điện lưới 220V thành dòng điện một chiều ổn định để chip LED sáng đều và bền. Bài giải thích nguồn dòng không đổi và nguồn điện áp không đổi, cách đọc thông số mA, V, W trên nguồn, sự khác nhau giữa nguồn ON-OFF, Dim Triac, 3 màu và DALI, khi nào thay được nguồn rời, và cách xem chế độ điều khiển trên trang sản phẩm Kinglux.
Mua đèn LED, nhiều người chỉ nhìn chip LED mà quên bộ nguồn đèn LED (driver), trong khi nguồn LED quyết định đèn có nháy không, có dim được không và bền bao lâu. Hiểu nguồn ON-OFF, Dim Triac, nguồn dòng không đổi giúp chọn đúng đèn và thay đúng nguồn.
Bộ nguồn đèn LED (driver) là gì
Bộ nguồn đèn LED (driver LED, còn gọi là bộ điều khiển đèn hay control gear) là mạch điện đổi điện lưới xoay chiều 220V thành dòng điện một chiều ổn định cấp cho chip LED. Chip LED không cắm thẳng vào 220V được, nên đèn LED nào cũng phải có nguồn.

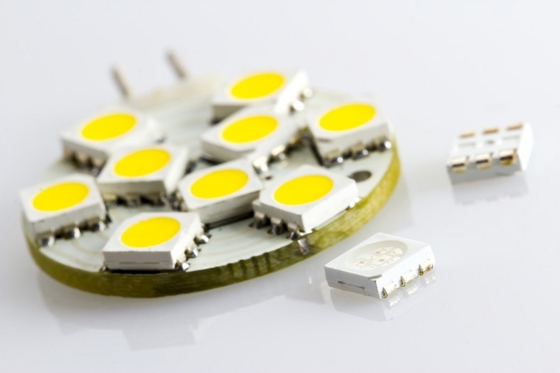

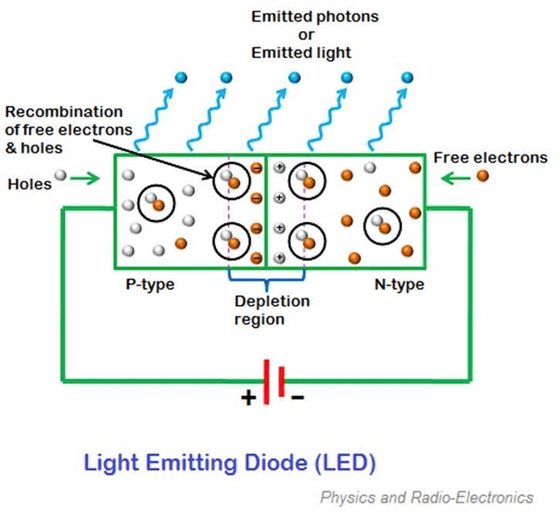

Chip LED là một diode: điện áp chỉ nhích lên một chút, dòng qua chip tăng rất mạnh; chip nóng lên thì dòng lại tăng thêm, dễ dẫn tới hỏng chip (hiện tượng thermal runaway). Vì vậy bộ nguồn đèn LED phải giữ dòng ổn định, không chỉ hạ áp.
Về tiêu chuẩn, bộ nguồn đèn LED phải đạt yêu cầu an toàn theo IEC 61347-2-13 và yêu cầu tính năng theo IEC 62384. Nguồn đạt chuẩn có cách điện, chống quá nhiệt, quá dòng và ghi rõ thông số trên nhãn.
Nguồn dòng không đổi và nguồn điện áp không đổi
Nguồn dòng không đổi (constant current, nguồn ổn dòng) giữ dòng ra cố định, ví dụ 300mA hay 700mA, còn điện áp ra tự thay đổi trong một dải, ví dụ 54–85V, tùy số chip LED mắc nối tiếp. Spotlight, downlight, đèn panel thường dùng nguồn ổn dòng.

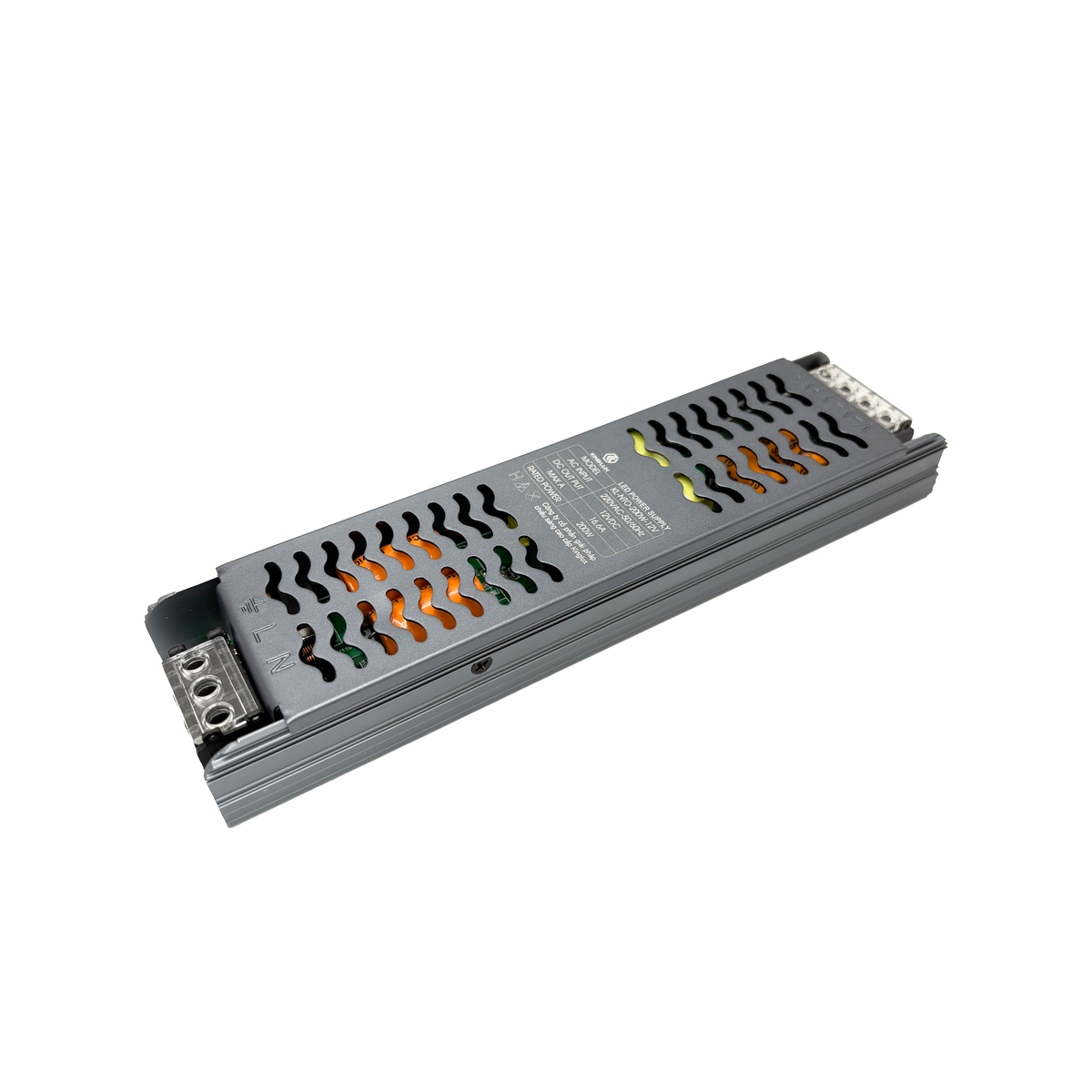

Nguồn điện áp không đổi (constant voltage, nguồn ổn áp) giữ điện áp ra cố định, thường là 12V, 24V hoặc 48V, và mỗi đèn gắn vào phải có mạch ổn dòng riêng. LED dây, đèn ray nam châm 48V và nhiều đèn sân vườn 24V dùng nguồn ổn áp, ví dụ nguồn tổ ong.
Hai loại nguồn này không thay cho nhau: lắp nguồn ổn áp 24V vào spotlight dùng nguồn ổn dòng sẽ làm chip LED quá dòng và cháy; lắp nguồn ổn dòng vào LED dây thì dây sáng sai hoặc không sáng. Theo Signify, phải xem thông số của đúng đèn để biết loại nguồn.
| Tiêu chí | Nguồn dòng không đổi (ổn dòng) | Nguồn điện áp không đổi (ổn áp) |
|---|---|---|
| Giữ cố định | dòng ra (mA) | điện áp ra (V) |
| Thông số chính trên nhãn | mA và dải điện áp ra, ví dụ 300mA, 54–85V | V và công suất, ví dụ 24V, 100W |
| Đèn thường dùng | spotlight, downlight, đèn panel, đèn ray rọi | LED dây, đèn ray nam châm 48V, đèn sân vườn 24V |
| Cách nối nhiều đèn | nối tiếp theo thiết kế của hãng | song song, tổng công suất không vượt nguồn |
Cách đọc thông số trên bộ nguồn
Nhãn bộ nguồn đèn LED thường ghi: điện áp vào (ví dụ AC 165–265V, 50/60Hz), công suất (W), dòng ra (mA) và dải điện áp ra (V) với nguồn ổn dòng, hoặc điện áp ra (V) với nguồn ổn áp, cấp bảo vệ IP và chế độ điều khiển.
Khi thay nguồn cho đèn dùng nguồn ổn dòng, dòng ra (mA) của nguồn mới phải bằng nguồn cũ, dải điện áp ra phải bao trùm điện áp của mạch LED, và công suất bằng hoặc lớn hơn. Sai dòng ra là lỗi hay gặp nhất: dòng cao hơn làm chip LED nóng và giảm tuổi thọ.
Với nguồn ổn áp cấp cho nhiều đèn, cộng công suất của tất cả đèn rồi chọn nguồn lớn hơn. Hãng Mean Well khuyên chọn nguồn có công suất dư khoảng 30% so với tải thật, ví dụ tải 100W thì dùng nguồn từ 130W, để nguồn chạy mát và bền hơn.
Nguồn ON-OFF, Dim Triac, 3 màu và DALI khác nhau ra sao
Nguồn ON-OFF là bộ nguồn đèn LED chỉ bật và tắt, không điều chỉnh độ sáng. Đèn dùng nguồn ON-OFF đấu sau dimmer sẽ nháy, kêu rè hoặc hỏng nguồn, vì nguồn không được thiết kế để nhận điện áp bị cắt pha.
Nguồn Dim Triac là nguồn thiết kế để dim bằng dimmer cắt pha (phase-cut) trên dây 220V, loại dimmer vặn hoặc chạm quen thuộc. Dimmer cắt pha có kiểu cắt đầu (leading edge) và cắt đuôi (trailing edge); nguồn Dim Triac và dimmer phải hợp kiểu mới dim mượt.
Đèn Dim Triac vẫn có thể nháy nếu dimmer không có trong danh sách tương thích hoặc tổng công suất đèn nhỏ hơn tải tối thiểu của dimmer. Tiêu chuẩn NEMA SSL 7A chỉ đặt yêu cầu tương thích cơ bản, nên hãng đèn và hãng dimmer vẫn phải công bố cặp đã thử.
Nguồn 3 màu (đổi màu) cho phép một đèn đổi giữa ba nhiệt độ màu, thường là ánh sáng vàng, trung tính và trắng, bằng thao tác trên công tắc hoặc bộ điều khiển đi kèm. Nguồn 3 màu đổi màu chứ không dim độ sáng, trừ khi nhãn ghi thêm chế độ dim.
Nguồn DALI nhận lệnh số qua hai dây tín hiệu riêng theo bộ tiêu chuẩn IEC 62386; mỗi đèn có địa chỉ, dim được từng đèn hoặc từng nhóm và đặt kịch bản. Nguồn 0–10V nhận tín hiệu điện áp: 0V là sáng tối thiểu, 10V là sáng tối đa. Hai loại này hợp công trình lớn.
| Chế độ điều khiển | Cách điều khiển | Dim độ sáng được không | Phù hợp |
|---|---|---|---|
| ON-OFF | công tắc thường | không | nhà ở, văn phòng không cần dim |
| Dim Triac | dimmer cắt pha trên dây 220V | có, cần dimmer tương thích | phòng khách, phòng ngủ, nhà hàng nhỏ |
| 3 màu (đổi màu) | công tắc hoặc bộ điều khiển đi kèm | đổi nhiệt độ màu, thường không dim | nơi muốn đổi vàng, trung tính, trắng |
| DALI | tín hiệu số IEC 62386 | có, từng đèn, từng nhóm | khách sạn, showroom, văn phòng lớn |
| 0–10V | tín hiệu điện áp 0–10V | có | nhà xưởng, văn phòng |
Nguồn rời hay nguồn liền, và vì sao nguồn hay hỏng trước chip
Nguồn rời là bộ nguồn đèn LED nằm trong hộp riêng, nối với đèn bằng giắc; nguồn liền (DOB, driver on board) đặt mạch nguồn ngay trên bo mạch LED. Nguồn rời tản nhiệt tốt hơn, thay được khi hỏng; nguồn liền gọn, mỏng nhưng hỏng là thường phải thay cả đèn.
Linh kiện yếu nhất trong bộ nguồn là tụ điện. Theo Mean Well, tuổi thọ tụ điện giảm còn một nửa mỗi khi nhiệt độ quanh tụ tăng thêm 10 °C, nên nguồn nhét trong trần kín, sát đèn nóng sẽ hỏng sớm hơn nhiều so với nguồn để nơi thoáng.
Hướng dẫn về tuổi thọ đèn LED của U.S. DOE cũng lưu ý các bộ phận ngoài chip LED, như bộ nguồn, có thể quyết định tuổi thọ của cả bộ đèn. Vì vậy khi so hai đèn cùng công suất, hãy hỏi nguồn của hãng nào, nguồn rời hay liền và lắp nguồn ở đâu.
Chọn đèn và nguồn Kinglux phù hợp
Trên trang sản phẩm Kinglux, dòng "CĐ điều khiển" cho biết đèn là bản ON-OFF, Dim Triac, 3 màu hay DALI; dòng "Nguồn" chỉ ghi tên hãng nguồn, không cho biết đèn dim được hay không. Một số sản phẩm có nguồn và chế độ điều khiển như sau:

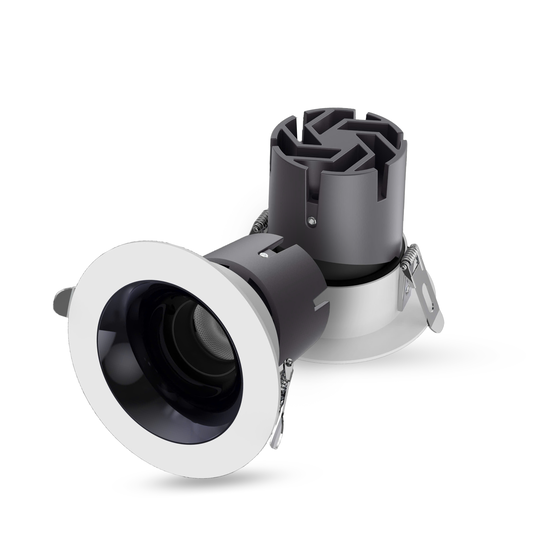

- Spotlight Mercury SP (SP series): công suất 6W–18W; chế độ điều khiển có ba lựa chọn ON-OFF, Dim Triac và 3 màu.
- SPC spotlight chiếu thẳng (SPC): công suất 8W–24W; chế độ điều khiển ON-OFF, Dim Triac hoặc 3 màu.
- Nguồn đèn LED 20W, AC 165–265V, DC 54–85V, 300mA (DRI-20-300mA): ví dụ nguồn ổn dòng, nhãn ghi dòng ra 300mA và dải điện áp ra 54–85V.
- Nguồn tổ ong 48VDC (KL-NTO): nguồn ổn áp, điện áp ra 12VDC, 24VDC hoặc 48VDC, công suất 100W–400W, cấp bảo vệ IP20.
- Nguồn ổn áp Ltech (LM): điện áp ra 12VDC hoặc 24VDC, công suất 36W–240W, điều khiển DALI DT6/DT8.
- Nguồn ổn dòng DALI Ltech (SE): nguồn ổn dòng 12W–40W, điều khiển DT6 DALI dimmer.
Nếu mẫu bạn cần chưa hiện giá trên kinglux.vn, hãy liên hệ Kinglux để được báo giá và tư vấn chọn đúng mẫu, công suất, chế độ điều khiển.
Hỏi đáp
Bộ nguồn đèn LED là gì? Bộ nguồn đèn LED (driver) là mạch đổi điện lưới 220V thành dòng một chiều ổn định cấp cho chip LED. Nguồn quyết định đèn có nháy không, có dim được không và bền bao lâu, nên là bộ phận cần hỏi kỹ khi mua đèn.
Nguồn ON-OFF có dim được không? Nguồn ON-OFF không dim được, chỉ bật và tắt. Đèn dùng nguồn ON-OFF đấu sau dimmer sẽ nháy, rè hoặc hỏng nguồn; muốn dim phải chọn bản Dim Triac đi cùng dimmer tương thích, hoặc bản DALI, 0–10V.
Nguồn dòng không đổi và nguồn điện áp không đổi khác nhau thế nào? Nguồn dòng không đổi giữ dòng ra cố định (mA), dùng cho spotlight, downlight, panel. Nguồn điện áp không đổi giữ 12V, 24V hoặc 48V, dùng cho LED dây, đèn ray nam châm.
Đèn LED hỏng nguồn có thay được không? Đèn LED dùng nguồn rời thay được nguồn: chọn nguồn cùng loại, cùng dòng ra (mA), dải điện áp ra bao trùm mạch LED, công suất bằng hoặc lớn hơn; nhờ thợ điện thay khi đã ngắt điện. Đèn nguồn liền thường thay cả đèn.
Làm sao biết đèn Kinglux có dim được không? Đèn Kinglux dim được hay không xem ở dòng "CĐ điều khiển" trên trang sản phẩm: bản Dim Triac dim bằng dimmer cắt pha tương thích, bản DALI dim qua hệ DALI, bản ON-OFF không dim. Tên hãng nguồn không cho biết.
LED dây dùng nguồn gì? LED dây dùng nguồn điện áp không đổi (nguồn ổn áp) đúng điện áp ghi trên dây, thường 12V hoặc 24V, công suất lớn hơn tổng công suất dây khoảng 30%. Nguồn tổ ong 12VDC, 24VDC là loại thường dùng.
Nên đặt bộ nguồn đèn LED ở đâu? Bộ nguồn đèn LED nên đặt nơi thoáng, xa thân đèn nóng, dễ tiếp cận để thay sau này, ví dụ trong trần thạch cao gần nắp thăm. Nguồn càng mát thì tụ điện càng bền; nguồn để ngoài trời cần cấp bảo vệ IP phù hợp.
