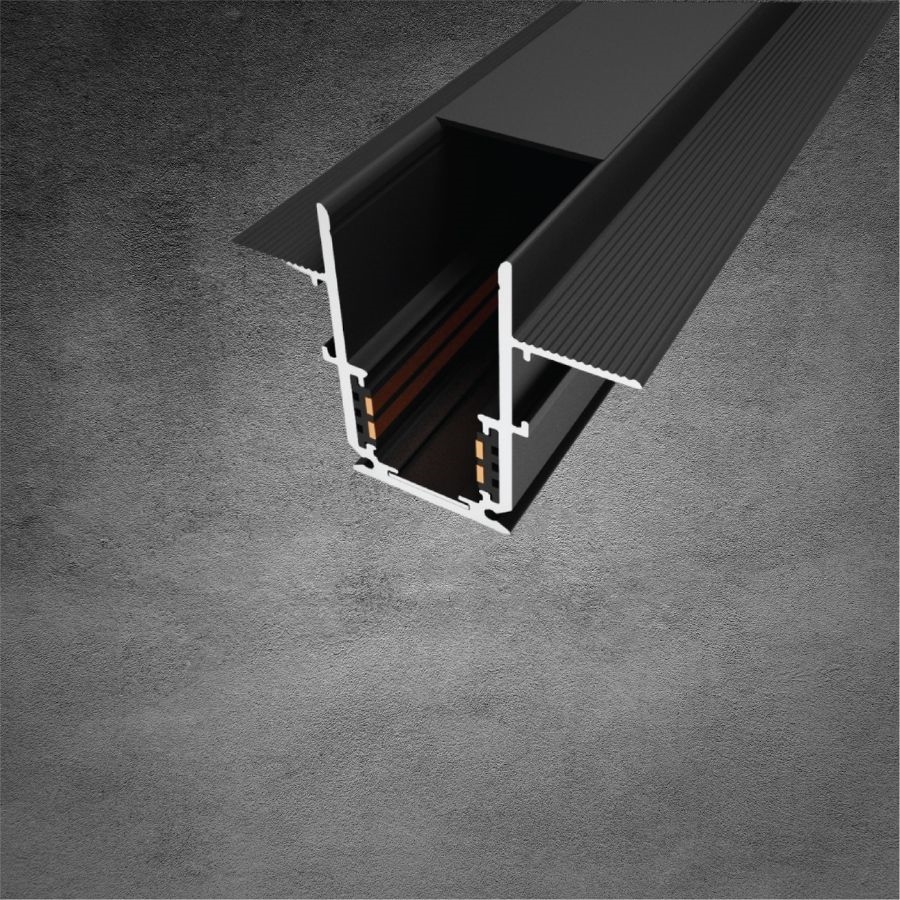

Ray nam châm âm trần 22mm, màu đen

HƯỚNG DẪN LẮP ĐẶT ĐÈN RAY NAM CHÂM ÂM TRẦN

1. Chuẩn bị dụng cụ và thiết bị:

• Dụng cụ cần thiết: Máy khoan,máy bắn vít, thước đo, bút đánh dấu, dao rọc, kìm cắt, máy định vị tia larse,
• Thiết bị lắp đặt: Thanh ray nam châm, đèn ray nam châm, bộ nguồn (driver), phụ kiện cấp nguồn, nối ray, nối điện thanh ray, dây điện,vít cố định thanh ray
• Kiểm tra sản phẩm: Bút điện hoặc đồng hồ đo điện

2. Xác định vị trí và đo đạc:

• Đánh dấu vị trí:
  Dùng máy định vị tia laser đánh dấu vị trí cần lắp đặt ray nam châm theo bản vẽ thiết kế
• Đánh dấu vị trí và tiến hành cắt xương, tạo rãnh để đặt ray nam châm vào vị trí, chú ý cắt xương vừa đủ không cắt quá thừa gây yếu xương trần
  không cắt thiếu gây khó khăn trong quá trình lắp đặt.
• Xác định nguồn điện:
  Xác định vị trí dây chờ cấp nguồn, đánh dấu và cố định vị trí điểm chờ dây cấp nguồn

3. Lắp đặt thanh ray:

• Cố định thanh ray:
             Đặt thanh ray vào rãnh đã tạo , cố định cánh thanh ray vào xương trần thạch cao
  • Với các điểm nối ray thẳng, cần căn chỉnh sao cho 2 đoạn ray thẳng hàng nhau, lắp phụ kiện nối điện tại những điểm nối
• Lắp tấm thạch cao
  Lắp đặt tấm thạch cao đèn lên cánh của ray nam châm, cố định bằng vít
• Tiến hành bả những lỗ vít và khe hở giữa các tấm thạch cao và với ray nam châm
• Sơn mặt trần theo màu sơn đã thiết kế, chú ý tránh làm bẩn thanh ray

5. Lắp đặt đèn LED module:

• Đặt đèn LED vào ray:
  Đặt đèn vào khe ray nam châm, căn chỉnh đúng vị trí và góc chiếu sáng mong muốn.
• Nhấn vừa lực để đèn sập vào nẫy khóa cơ, đồng thời tiếp điểm của đèn tiếp xúc với nguồn cấp điện
• Cấp nguồn điện
  Đèn ray nam châm sử dụng điện một chiều DC-48v nên an toàn với người sử dụng, có thể cấp nguồn theo hai cách
  - Cấp nguồn điện 48VDC thông qua nguồn tổ ong, kết nối bằng Jack kết nối
  - Cấp nguồn bằng nguồn đúc, lắp đặt trực tiếp trong ray đèn
• Kiểm tra góc chiếu sáng:
  Điều chỉnh góc chiếu sáng của từng module đèn  theo thiết  kê và để đạt hiệu quả chiếu sáng tốt nhất.

6. Kiểm tra và vận hành:

• Kiểm tra kết nối:
  Bật nguồn điện và kiểm tra từng module đèn có hoạt động bình thường hay không.
• Điều chỉnh lần cuối:
  Đảm bảo tất cả các đèn LED và thanh ray được cố định chắc chắn, không bị lệch hoặc lỏng.

7. Lưu ý an toàn:

• Tắt nguồn điện trước khi lắp đặt hoặc bảo trì.
• Chỉ sử dụng bộ nguồn (driver) phù hợp với công suất của hệ thống đèn.
• Nếu không tự tin về kỹ thuật, hãy nhờ đến sự hỗ trợ của thợ điện chuyên nghiệp.
